注：本系列源码分析基于XxlJob 2.3.0，gitee仓库链接：https://gitee.com/funcy/xxl-job.git.
从本文开始，我们将用三篇文章来介绍xxl-job最核心的功能——xxl-job任务执行流程。xxl-job任务的执行包含3个组件：调度器、触发器、执行器，本文将重点介绍调度器的流程。
xxl-job调度器位于admin进程，主要功能为精准获取将要执行的任务，处理调度器的方法为JobScheduleHelper#start，在《admin启动流程》一文中也提到过该方法，不过当时并未展开讨论，在本文中将详细分析该方法。
JobScheduleHelper#start 代码如下：
public void start(){
// schedule thread
scheduleThread = new Thread(new Runnable() {
public void run() {
// 省略run()方法的内容，下面再展开
...
}
});
scheduleThread.setDaemon(true);
scheduleThread.setName("xxl-job, admin JobScheduleHelper#scheduleThread");
scheduleThread.start();
// ring thread
ringThread = new Thread(new Runnable() {
public void run() {
// 省略run()方法的内容，下面再展开
...
}
});
ringThread.setDaemon(true);
ringThread.setName("xxl-job, admin JobScheduleHelper#ringThread");
ringThread.start();
}
可以看到，这个方法启动了两个线程：
scheduleThread：调度线程，用来获取需要执行的任务ringThread：时间轮线程，用来精准控制任务的执行时间点
任务的调度就是依靠以上两个线程来完成的，我们继续。
scheduleThread
我们先来分析scheduleThread，查看其 run()方法：
@Override
public void run() {
// 休眠，表示线程启动5s后才去执行任务
try {
TimeUnit.MILLISECONDS.sleep(5000 - System.currentTimeMillis()%1000 );
} catch (InterruptedException e) {
if (!scheduleThreadToStop) {
logger.error(e.getMessage(), e);
}
}
logger.info(">>>>>>>>> init xxl-job admin scheduler success.");
// pre-read count: treadpool-size * trigger-qps (each trigger cost 50ms,
// qps = 1000/50 = 20)
int preReadCount = (XxlJobAdminConfig.getAdminConfig().getTriggerPoolFastMax()
+ XxlJobAdminConfig.getAdminConfig().getTriggerPoolSlowMax()) * 20;
while (!scheduleThreadToStop) {
// Scan Job
long start = System.currentTimeMillis();
Connection conn = null;
Boolean connAutoCommit = null;
PreparedStatement preparedStatement = null;
boolean preReadSuc = true;
try {
conn = XxlJobAdminConfig.getAdminConfig().getDataSource().getConnection();
connAutoCommit = conn.getAutoCommit();
// 调整数据库连接的自动提交方式，为false表示手动提交，后面会看到 conn.commit() 的调用
conn.setAutoCommit(false);
// sql 语句后加 for update，表示获取数据库的写锁（排他锁）
preparedStatement = conn.prepareStatement(
"select * from xxl_job_lock where lock_name = 'schedule_lock' for update");
preparedStatement.execute();
// 能执行到这里，就表示获得了锁
// tx start
// 1、pre read
long nowTime = System.currentTimeMillis();
// 查出未来5s内需要执行的任务
List<XxlJobInfo> scheduleList = XxlJobAdminConfig.getAdminConfig()
.getXxlJobInfoDao().scheduleJobQuery(nowTime + PRE_READ_MS, preReadCount);
if (scheduleList!=null && scheduleList.size()>0) {
// 2、push time-ring
for (XxlJobInfo jobInfo: scheduleList) {
// time-ring jump
// 处理过期任务：执行触发时间超过了5s还没执行
if (nowTime > jobInfo.getTriggerNextTime() + PRE_READ_MS) {
// 2.1、trigger-expire > 5s：pass && make next-trigger-time
logger.warn(">>>>>>>>>>> xxl-job, schedule misfire, jobId = "
+ jobInfo.getId());
// 1、misfire match
// 处理过期的任务，处理策略有 FIRE_ONCE_NOW（立即执行1次）
// 与 DO_NOTHING（什么也不做），默认是 DO_NOTHING
MisfireStrategyEnum misfireStrategyEnum = MisfireStrategyEnum.match(
jobInfo.getMisfireStrategy(), MisfireStrategyEnum.DO_NOTHING);
if (MisfireStrategyEnum.FIRE_ONCE_NOW == misfireStrategyEnum) {
// FIRE_ONCE_NOW 》 trigger
// 触发过期的任务，这里的 trigger(...) 就是触发任务的方法了
JobTriggerPoolHelper.trigger(jobInfo.getId(),
TriggerTypeEnum.MISFIRE, -1, null, null, null);
logger.debug(">>>>>>>>>>> xxl-job, schedule push trigger :"
+ " jobId = " + jobInfo.getId() );
}
// 2、fresh next
// 更新最近一次执行时间以及下次执行时间，这里只是设置值，数据库的更新操作在下面执行
refreshNextValidTime(jobInfo, new Date());
} else if (nowTime > jobInfo.getTriggerNextTime()) {
// 2.2、trigger-expire < 5s：direct-trigger && make next-trigger-time
// 处理立即执行的任务：过了执行时间，但执行时间与当前时间相差不足5s，立即执行1次
// 1、trigger
JobTriggerPoolHelper.trigger(jobInfo.getId(), TriggerTypeEnum.CRON,
-1, null, null, null);
logger.debug(">>>>>>>>>>> xxl-job, schedule push trigger : jobId = "
+ jobInfo.getId() );
// 2、fresh next
refreshNextValidTime(jobInfo, new Date());
// next-trigger-time in 5s, pre-read again
// 执行完之后，还需要再次执行，加入时间轮
if (jobInfo.getTriggerStatus()==1 && nowTime + PRE_READ_MS
> jobInfo.getTriggerNextTime()) {
// 1、make ring second
// 执行时间的秒数，比如任务的执行时间为 11:02:05，这里得到的就是秒数 5
int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60);
// 2、push time ring
pushTimeRing(ringSecond, jobInfo.getId());
// 3、fresh next
refreshNextValidTime(jobInfo, new Date(jobInfo.getTriggerNextTime()));
}
} else {
// 未来5秒内执行的任务，加入时间轮
// 2.3、trigger-pre-read：time-ring trigger && make next-trigger-time
// 1、make ring second
int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60);
// 2、push time ring
pushTimeRing(ringSecond, jobInfo.getId());
// 3、fresh next
refreshNextValidTime(jobInfo, new Date(jobInfo.getTriggerNextTime()));
}
}
// 3、update trigger info
for (XxlJobInfo jobInfo: scheduleList) {
XxlJobAdminConfig.getAdminConfig().getXxlJobInfoDao().scheduleUpdate(jobInfo);
}
} else {
preReadSuc = false;
}
// tx stop
} catch (Exception e) {
if (!scheduleThreadToStop) {
logger.error(">>>>>>>>>>> xxl-job, JobScheduleHelper#scheduleThread error:{}", e);
}
} finally {
// commit
if (conn != null) {
try {
conn.commit();
} catch (SQLException e) {
if (!scheduleThreadToStop) {
logger.error(e.getMessage(), e);
}
}
try {
conn.setAutoCommit(connAutoCommit);
} catch (SQLException e) {
if (!scheduleThreadToStop) {
logger.error(e.getMessage(), e);
}
}
try {
// 在使用数据库连接池时，close()方法表示将连接归还到连接池中
conn.close();
} catch (SQLException e) {
if (!scheduleThreadToStop) {
logger.error(e.getMessage(), e);
}
}
}
// close PreparedStatement
if (null != preparedStatement) {
try {
preparedStatement.close();
} catch (SQLException e) {
if (!scheduleThreadToStop) {
logger.error(e.getMessage(), e);
}
}
}
}
long cost = System.currentTimeMillis()-start;
// Wait seconds, align second
if (cost < 1000) { // scan-overtime, not wait
try {
// pre-read period: success > scan each second; fail > skip this period;
// 加载到了接下来的任务，就休眠1s，否则休眠5s
TimeUnit.MILLISECONDS.sleep((preReadSuc?1000:PRE_READ_MS)
- System.currentTimeMillis()%1000);
} catch (InterruptedException e) {
if (!scheduleThreadToStop) {
logger.error(e.getMessage(), e);
}
}
}
}
logger.info(">>>>>>>>>>> xxl-job, JobScheduleHelper#scheduleThread stop");
}
方法有点长，但实际并不复杂，对照着代码中的注释，大体上应该也能明白这个方法做了什么，不明白也没关系，接下来我们对这个方法具体分析。
1. 休眠，对齐执行时间
// 休眠，表示线程启动5s后才去执行任务
try {
TimeUnit.MILLISECONDS.sleep(5000 - System.currentTimeMillis()%1000 );
} catch (InterruptedException e) {
if (!scheduleThreadToStop) {
logger.error(e.getMessage(), e);
}
}
logger.info(">>>>>>>>> init xxl-job admin scheduler success.");
之所以不是一启动就去获取要执行的任务，主要是为了等待准备工作的完成（如触发线程的启动）。在设置休眠时间时，xxl-job是这么处理的：
5000 - System.currentTimeMillis()%1000
前面的5000表示5s这没问题，后面的System.currentTimeMillis()%1000是几个意思呢？
我们都知道，System.currentTimeMillis()得到的是一个精确到毫秒的时间戳，将其与1000求余，得到的就是当时时刻的毫秒数了。
那么5000 - 当前时刻的毫秒数究竟有什么意义呢？我们想一想，假设当前时间是2022-05-12 12:02:12.324，当前时刻的毫秒数是324，如果直接休眠5s，休眠后的时间是2022-05-12 12:02:17.324，而如果休眠时间是5000 - 324 = 4676 毫秒呢？这样休眠后的时间就是2022-05-12 12:02:17.000，可以看到，这样就凑成了整秒数。
这样我们就明白了，休眠时间设置为5000 - System.currentTimeMillis()%1000，是为了整秒执行线程里的内容。
2. 每次查询的任务数
int preReadCount = (XxlJobAdminConfig.getAdminConfig().getTriggerPoolFastMax()
+ XxlJobAdminConfig.getAdminConfig().getTriggerPoolSlowMax()) * 20;
这个值设置的是每次获取的任务数，其实就是限制每次从数据库中获取的记录数，值为线程池的总线程数的20倍，之所以有getTriggerPoolFastMax()与getTriggerPoolSlowMax()，是因为xxl-job会根据任务触发时间，将任务分为“触发慢的任务”与“触发快的任务”，分别对应一个线程池来处理，这块是xxl-job触发流程的内容，我们在下一篇文章中再详细叙述。
getTriggerPoolFastMax()与getTriggerPoolSlowMax()的值是多少呢？在application.properties中这样的配置：
## xxl-job, triggerpool max size
xxl.job.triggerpool.fast.max=200
xxl.job.triggerpool.slow.max=100
这就是用来配置这两个线程池的线程数的，这样算下来，preReadCount = （200 + 100）* 20 = 6000，即每次查询从数据库中最多可获取6000个待执行的任务。
3. 在 while 循环中获取需要执行的任务
接下来的代码都在一个while循环体中，代码如下：
while (!scheduleThreadToStop) {
long start = System.currentTimeMillis();
// 获取需要执行的任务
...
long cost = System.currentTimeMillis()-start;
if (cost < 1000) {
try {
// 加载到了接下来的任务，就休眠1s，否则休眠5s
// 加载到了任务时，preReadSuc为ture
TimeUnit.MILLISECONDS.sleep((preReadSuc ? 1000 : PRE_READ_MS)
- System.currentTimeMillis() % 1000);
} catch (InterruptedException e) {
if (!scheduleThreadToStop) {
logger.error(e.getMessage(), e);
}
}
}
}
为了能清晰看到代码的脉络，以上代码省略了任务获取逻辑。
对于代码中的while (!scheduleThreadToStop)，想必小伙伴已经很熟悉了，xxl-job中需要一直执行的线程都是这么个套路，scheduleThreadToStop的值又会是一个stop方法中被修改，这块我们就不展示了，有兴趣的小伙伴可自行查看JobScheduleHelper#toStop。
while循环体中的代码，代码运行到最后，依然是进行休眠操作，这里需要重点说明下他的休眠处理。
在休眠前，会先判断cost < 1000，这里的cost是“获取待执行任务”这个操作消耗的时间，当消耗的时间小于1000毫秒时才进入休眠操作。为何大于等于1000时，不用休眠呢？
xxl-job任务调度的最小精度是秒，因此理想情况下，调度线程应该每秒去数据库中获取下将要执行的任务，对于cost < 1000的情况就应该休眠下等到下一秒再去执行；对于cost >= 1000，已经过了1秒了，不用再休眠，直接执行就可以了。
再来看看休眠时间的处理：
(preReadSuc ? 1000 : PRE_READ_MS) - System.currentTimeMillis() % 1000
对上述代码中出现的两个变量做下说明：
preReadSuc：当从数据库中获取到任务时，该值会设置成true，否则为falsePRE_READ_MS：常量，值为 5000
因此，从以上表达式中可以看出，当数据库中存在待执行的任务时，就休眠1s，否则就休眠5s.为何是5s呢？因为从数据库中获取任务时，会获取在未来5s内执行的任务，如果未获取到任务，就表示未来5s内都没有需要执行的任务，直接休眠5s就可以了。
对于减去System.currentTimeMillis() % 1000的操作，同前面讲述的一样，也是为了得到整秒数，就不多说了。
4. 分布式锁的实现
在任务的获取前，需要处理加锁操作，这点也好理解，在分布式时代，可能有多个admin实例在协作运行，如果不加分布式锁，在同一时刻，会有多个admin实例同时执行调度操作，最终造成任务的重复执行，这样明显不是我们所期望的，因此加锁是有必要的，那么分布式锁该如何加呢？
xxl-job加分布式锁的方案是使用数据库的读锁，相关代码如下：
try {
conn = XxlJobAdminConfig.getAdminConfig().getDataSource().getConnection();
connAutoCommit = conn.getAutoCommit();
// 调整数据库连接的自动提交方式，为false表示手动提交，后面会看到 conn.commit() 的调用
conn.setAutoCommit(false);
// sql 查询语句后加 for update，表示获取数据库的写锁（排他锁）
preparedStatement = conn.prepareStatement(
"select * from xxl_job_lock where lock_name = 'schedule_lock' for update");
preparedStatement.execute();
// 能执行到这里，就表示获得了锁
// 省略执行的内容
...
} finally {
// commit
if (conn != null) {
try {
conn.commit();
} catch (SQLException e) {
if (!scheduleThreadToStop) {
logger.error(e.getMessage(), e);
}
}
try {
// 还原 autoCommit 值
conn.setAutoCommit(connAutoCommit);
} catch (SQLException e) {
if (!scheduleThreadToStop) {
logger.error(e.getMessage(), e);
}
}
try {
// 在使用数据库连接池时，close()方法表示将连接归还到连接池中
conn.close();
} catch (SQLException e) {
if (!scheduleThreadToStop) {
logger.error(e.getMessage(), e);
}
}
}
// close PreparedStatement
if (null != preparedStatement) {
try {
preparedStatement.close();
} catch (SQLException e) {
if (!scheduleThreadToStop) {
logger.error(e.getMessage(), e);
}
}
}
}
对代码中重要的地方都作了注释，使用数据库实现排他锁的关键就在于如下：
select * from xxl_job_lock where lock_name = 'schedule_lock' for update
对一个select语句加上for update，就表示获取数据库的写锁，写锁是排他锁，当一个连接获取到写锁后，其他连接就只能等待写锁的释放了，这样也就实现了分布式锁。
关于以上代码获取连接、关闭自动提交、手动执行sql、重围自动提交状态、关闭连接等等操作，为何不使用spring-tx提供的功能呢？使用spring编程式事务或声明式事务（@Transactional注解）就能完成代码以上一大堆代码的功能了。
在获取锁时，如果一个连接一直无法获取锁，是不是会一直等待呢？在mysql中，获取锁是有超时时间的，达到超时时间后，会报错：
报完错之后，while循环还在继续，又进入下一轮的锁等待，直到获得锁或到达超时时间。因此，对于数据库实现的分布式锁来说，在多个线程竞争锁的情况下，至少有以下几个不足：
- 无法立即知道锁获取结果，也无法指定超时时间，成功与否完全取决于数据库，等待时间也是，自主性太差
- 获取不到锁的数据库连接会一直等待锁，这会造成数据库的压力会比较大
5. 任务的获取
继续，获取到锁后，接着就是从数据库查找要执行的任务了：
// 查出未来5s内需要执行的任务
List<XxlJobInfo> scheduleList = XxlJobAdminConfig.getAdminConfig()
.getXxlJobInfoDao().scheduleJobQuery(nowTime + PRE_READ_MS, preReadCount);
查找需要执行的任务的方法为XxlJobInfoDao#scheduleJobQuery，参数中的PRE_READ_MS值为5000，preReadCount值为6000，执行的sql如下：
SELECT <include refid="Base_Column_List" />
FROM xxl_job_info AS t
WHERE t.trigger_status = 1
and t.trigger_next_time <![CDATA[ <= ]]> #{maxNextTime}
ORDER BY id ASC
LIMIT #{pagesize}
注意到and t.trigger_next_time <= #{maxNextTime}，这样就得到的是下一次执行时间小于maxNextTime的任务，也包含了过期任务（即到了执行时间但但没执行的任务）。
6. 任务的处理
得到待执行的任务后，接下来就是对这些任务进行触发操作了。在xxl-job中，待执行的任务分为3类：
- 过期时间超时5s的任务：例如，当前时间是
2022-05-12 12:00:00，任务A下一次的执行应该在2022-05-12 11:59:50，这就是到点但任务未执行的情况，而执行时间与当前时间相差超过了5s. - 过期时间在5s内：例如，当前时间是
2022-05-12 12:00:00，任务B下一次的执行应该在2022-05-12 11:59:56，这也是到点任务未执行的情况，不过执行时间与当前时间相差在5s内. - 在未来5s内要执行的任务：例如，当前时间是
2022-05-12 12:00:00，任务A下一次的执行应该在2022-05-12 12:00:03，该任务是未来5s内将要执行的.
由于查询时指定了PRE_READ_MS值为5000，因此得到的任务中不会出现在未来执行但与当前时间超过5s的任务。
对于以上3类任务，xxl-job分别做了不同的处理，我们继续往下分析。
1. 过期时间超过5s的任务
对于过期时间超过5s的任务，xxl-job处理的代码如下：
// 处理过期任务：执行触发时间超过了5s还没执行
if (nowTime > jobInfo.getTriggerNextTime() + PRE_READ_MS) {
logger.warn(">>>>>>>>>>> xxl-job, schedule misfire, jobId = "
+ jobInfo.getId());

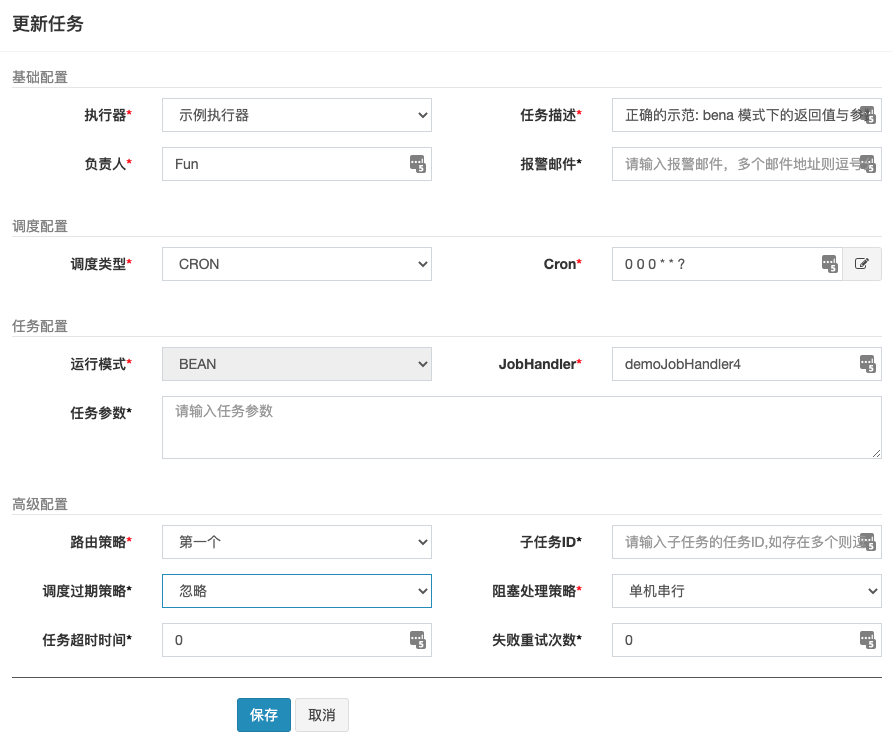

// 处理过期的任务，处理策略有 FIRE_ONCE_NOW（立即执行1次）
// 与 DO_NOTHING（什么也不做），默认是 DO_NOTHING
MisfireStrategyEnum misfireStrategyEnum = MisfireStrategyEnum.match(
jobInfo.getMisfireStrategy(), MisfireStrategyEnum.DO_NOTHING);
if (MisfireStrategyEnum.FIRE_ONCE_NOW == misfireStrategyEnum) {
// FIRE_ONCE_NOW 》 trigger
// 触发过期的任务，这里的 trigger(...) 就是触发任务的方法了
JobTriggerPoolHelper.trigger(jobInfo.getId(),
TriggerTypeEnum.MISFIRE, -1, null, null, null);
logger.debug(">>>>>>>>>>> xxl-job, schedule push trigger :"
+ " jobId = " + jobInfo.getId() );
}
// 更新最近一次执行时间以及下次执行时间，这里只是设置值，数据库的更新操作在下面执行
refreshNextValidTime(jobInfo, new Date());
}
代码中，会先判断过期处理策略，对于FIRE_ONCE_NOW策略，会调用JobTriggerPoolHelper.trigger(...)方法，否则就什么也不做，之前就调用refreshNextValidTime(...)设置该任务下一次执行时间。
在xxl-job中，调度过期策略有两种：
- FIRE_ONCE_NOW：立即执行一次
- DO_NOTHING：什么也不做，默认策略
该策略可以在任务编辑界面设置：
代码中出现的JobTriggerPoolHelper.trigger(...)方法，就是任务的触发方法，也是任务调度的另一组件——触发器。关于它的内容我们在下一篇文章中再详细展开，这里知道它是负责将任务提交到executor的组件就行了。
代码的最后调用了refreshNextValidTime(...)方法，我们来看看这个方法做了什么：
private void refreshNextValidTime(XxlJobInfo jobInfo, Date fromTime) throws Exception {
// 下一次执行的时间
Date nextValidTime = generateNextValidTime(jobInfo, fromTime);
if (nextValidTime != null) {
jobInfo.setTriggerLastTime(jobInfo.getTriggerNextTime());
jobInfo.setTriggerNextTime(nextValidTime.getTime());
} else {
jobInfo.setTriggerStatus(0);
jobInfo.setTriggerLastTime(0);
jobInfo.setTriggerNextTime(0);
logger.warn(">>>>>>>>>>> xxl-job, refreshNextValidTime fail for job: jobId={}, "
+ "scheduleType={}, scheduleConf={}",
jobInfo.getId(), jobInfo.getScheduleType(), jobInfo.getScheduleConf());
}
}
从代码来看，以上代码就是得到任务下一次的执行时间，然后进行一个赋值操作，generateNextValidTime(jobInfo, fromTime)就是计算下一次执行时间的。注意到该方法仅是做了一个赋值，真正更新到数据库的操作还在接下来的代码中。
2. 过期5s内的任务
继续看来看过期时间在5s内的任务，代码如下：
else if (nowTime > jobInfo.getTriggerNextTime()) {
// 处理立即执行的任务：过了执行时间，但执行时间与当前时间相差不足5s，立即执行1次
JobTriggerPoolHelper.trigger(jobInfo.getId(), TriggerTypeEnum.CRON,
-1, null, null, null);
logger.debug(">>>>>>>>>>> xxl-job, schedule push trigger : jobId = "
+ jobInfo.getId() );
refreshNextValidTime(jobInfo, new Date());
// 执行完之后，还需要再次执行，加入时间轮
if (jobInfo.getTriggerStatus()==1 && nowTime + PRE_READ_MS
> jobInfo.getTriggerNextTime()) {
// 执行时间的秒数，比如任务的执行时间为 11:02:05，这里得到的就是秒数 5
int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60);
pushTimeRing(ringSecond, jobInfo.getId());
refreshNextValidTime(jobInfo, new Date(jobInfo.getTriggerNextTime()));
}
}
对于过期时间在5s内的任务，xxl-job的做法是立即触发一次，触发完成后，设置任务的下一次执行时间。处理完这两步操作后，如果这个任务在未来5s内还要再次执行，那要如何呢？这里分了3步：
- 计算执行时间的秒数，也就是
jobInfo.getTriggerNextTime()/1000)%60，比如执行时间是2022-05-12 12:00:03，这样计算得到的秒数为3 - 根据秒数，将任务id放到时间轮指定的位置，也就是
pushTimeRing(...)方法 - 刷新任务下一次的执行时间，也就是
refreshNextValidTime(...)方法
实际上，在下一小节中，对未到执行时间的任务的处理，也是按以上3步操作来进行的。注意到以上有个方法pushTimeRing(...)，关于该方法的操作，在下面的篇幅中再展开。
3. 未到执行时间的任务
最后就是处理未到执行时间的任务了，代码如下：
else {
// 未来5秒内执行的任务，加入时间轮
// 2.3、trigger-pre-read：time-ring trigger && make next-trigger-time
// 1、make ring second
int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60);
// 2、push time ring
pushTimeRing(ringSecond, jobInfo.getId());
// 3、fresh next
refreshNextValidTime(jobInfo, new Date(jobInfo.getTriggerNextTime()));
}
处理方式与过期5s内的任务中对未来要执行的任务处理一模一样，这里就不多说了。
7. 时间轮处理
对于需要在未来执行的任务，xxl-job的做法是调用pushTimeRing(...)方法，接下来我们就来看看这个方法做了什么，进入 JobScheduleHelper#pushTimeRing：
private void pushTimeRing(int ringSecond, int jobId){
// push async ring
List<Integer> ringItemData = ringData.get(ringSecond);
if (ringItemData == null) {
ringItemData = new ArrayList<Integer>();
ringData.put(ringSecond, ringItemData);
}
ringItemData.add(jobId);
logger.debug(">>>>>>>>>>> xxl-job, schedule push time-ring : "
+ ringSecond + " = " + Arrays.asList(ringItemData) );
}
对于时间轮，结构如下：
就一个秒盘一样，拥有 0-59 60个索引位，每个索引位都是一个List<Integer>结构，存放的是未来要执行任务的jobId。在调用pushTimeRing(...)前，会先通过jobInfo.getTriggerNextTime()/1000)%60计算执行时间的秒数，这个秒数就是时间轮的索引位。
将任务添加到时间轮后，任务的获取操作就算完成了，那么放入时间轮中的任务又在什么时候拿出来交给触发器呢？这个就是ringThread线程的任务了，在后面会继续深入。
8. 更新任务下一次执行时间
对于每类任务，在代码的最后，都会调用refreshNextValidTime(...)方法，前面已经提到过该方法是用来设置任务下一次执行任务的，但并未更新到数据库中。在处理完3类任务后，接下来就是数据库的更新操作了，代码如下：
for (XxlJobInfo jobInfo: scheduleList) {
XxlJobAdminConfig.getAdminConfig().getXxlJobInfoDao().scheduleUpdate(jobInfo);
}
这里才是真正地进行数据库的操作，更新任务下一次执行时间的方法为XxlJobInfoDao#scheduleUpdate，执行的sql如下：
UPDATE xxl_job_info
SET
trigger_last_time = #{triggerLastTime},
trigger_next_time = #{triggerNextTime},
trigger_status = #{triggerStatus}
WHERE id = #{id}
介绍完调度线程执行的流程后，我们对该线程的执行流程梳理如下：
- 获取锁
- 加载过期的任务以及即将执行的任务
- 过期的任务：过期时间超过5s，按配置的规则处理（立即执行1次、什么也不做）
- 立即执行的任务：过期时间在5s内，立即执行1次；对于在未来5s内还需要执行的任务，放入时间轮，待到时触发
- 即将执行的任务：放入时间轮，待到时触发
- 更新任务下一次执行时间
- 释放锁、休眠操作
ringThread
我们再来看看在JobScheduleHelper#start中启动的另一个线程：ringThread。在介绍scheduleThread线程的流程时，对于未来5s内需要执行的线程，xxl-job是放了一个名为时间轮的结构中，而ringThread所做的工作就是从时间轮中获取到点任务，将其交给触发器的，直接进入ringThread的run()方法：
public void run() {
while (!ringThreadToStop) {
// align second
try {
TimeUnit.MILLISECONDS.sleep(1000 - System.currentTimeMillis() % 1000);
} catch (InterruptedException e) {
if (!ringThreadToStop) {
logger.error(e.getMessage(), e);
}
}
try {
// second data
List<Integer> ringItemData = new ArrayList<>();
int nowSecond = Calendar.getInstance().get(Calendar.SECOND);
// 这里的i仅取值 0、1，从准确性上讲，应该仅处理i=0刻度的任务就可以了，
// 这里作者为了避免处理耗时太长，跨过刻度，因此向前校验一个刻度，即i=1
for (int i = 0; i < 2; i++) {
// 注意刻度的计算，为了防止出现负数，需要加60再取余，跟循环队列的处理类似
List<Integer> tmpData = ringData.remove( (nowSecond+60-i)%60 );
if (tmpData != null) {
ringItemData.addAll(tmpData);
}
}
// ring trigger
logger.debug(">>>>>>>>>>> xxl-job, time-ring beat : " + nowSecond + " = "
+ Arrays.asList(ringItemData) );
if (ringItemData.size() > 0) {
// do trigger
// 获取了需要处理的任务，在这里进行触发操作
for (int jobId: ringItemData) {
// do trigger
JobTriggerPoolHelper.trigger(jobId, TriggerTypeEnum.CRON, -1, null, null, null);
}
// clear
ringItemData.clear();
}
} catch (Exception e) {
if (!ringThreadToStop) {
logger.error(">>>>>>>>>>> xxl-job, JobScheduleHelper#ringThread error:{}", e);
}
}
}
logger.info(">>>>>>>>>>> xxl-job, JobScheduleHelper#ringThread stop");
}
这个方法的内容还是比较简单的，对照着代码中的注释，基本上能明白其操作流程了，这里我们简单地分析下。
整个方法的主要操作是在while (!ringThreadToStop)循环中，关于while循环的套路以及ringThreadToStop值的更新，前面介绍得已经够多了，这里就不多说了。
代码一开始，就是一段休眠操作，休眠的时间为1000 - System.currentTimeMillis() % 1000毫秒，这是一个对齐整秒数的操作，在分析scheduleThread线程的流程时已经详细分析过这种操作，这里就不多分析了。
接下来就是从时间轮中获取jobId列表的操作，key为当前时间的秒数，需要注意的是，这里取了两个秒数：(nowSecond+60-0)%60、(nowSecond+60-1)%60，本来只取(nowSecond+60-0)%60对应的jobId列表就可以了，这里作者为了避免处理耗时太长，跨过刻度，因此向前多取了一个刻度。
获取到jobId列表后，接着就是调用JobTriggerPoolHelper.trigger(...)进行触发操作，到这里任务的调度就算是完成了。
本小节的最后，我们也来总结下该线程的执行流程：
- 从时间轮中获取当前秒数对应的
jobIdList - 遍历
jobIdList，对每一个jobId分别进行触发操作
总结
本文重点分析了xxl-job的调度器执行流程，调度器由两个线程相互协作完成：
scheduleThread：定时从数据库中获取待执行的任务，并将这些任务放入时间轮中ringThread：定时从时间轮中获取将要执行的任务，进行触发操作
详细流程如下：
限于作者个人水平，文中难免有错误之处，欢迎指正！原创不易，商业转载请联系作者获得授权，非商业转载请注明出处。
